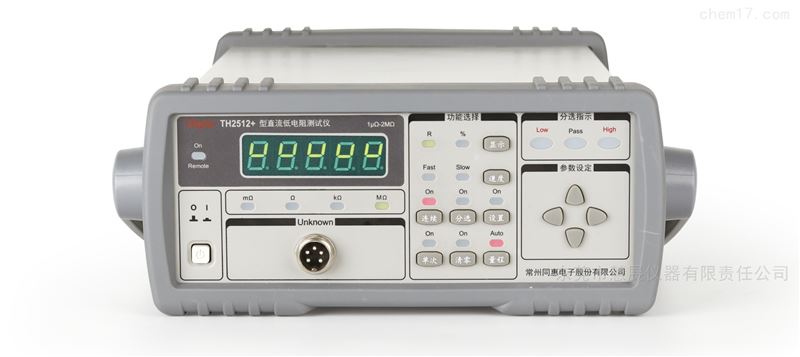

TH2512+直流低電阻測試儀
TH2512+直流低電阻測試儀
簡介
TH2512+型直流低電阻測試儀具有簡便的比較功能，可廣泛用于測量各種線圈的電阻，電動機，變壓器繞組的電阻，電纜的導線電阻，開關，插頭，接觸電阻和金屬鉚接電阻等。
應用
元器件
電阻，電感，變壓器，電機，繼電器，電路焊點，電容器鉚接點
資料
熱敏材料（保險絲，電熱調節器的傳感器），金屬箔等導電材料
線纜、連接件
多股線，接插件，各種開關
新能源
電動車電池組連接橋，電芯連接電阻
技術參數
型號TH2512+系列
TH2511A
TH2512+TH2512A+TH2512B+TH2511A
基本精度±0.05%+2字0.1%+2字(20mΩ/2M量程)±0.05%+2字±0.1%+2字±0.1%+2字
測試范圍1μΩ-1.999MΩ10μΩ-199.9kΩ1μΩ-19.99kΩ10μΩ-1.999kΩ
測試電流1A/100/10/1mA/100/10/1μA100/10/1mA/100/10μA1A/100/10/1mA/100μA100/10/1mA /100μA
量程20/200mΩ/2/20/200Ω/2/20/200kΩ/2MΩ200mΩ/2/20/200Ω/2/20/200kΩ20/200mΩ/2/20/200Ω/2/20kΩ
200mΩ/2/20/200Ω/2kΩ
ZG分辨率1uΩ10uΩ1uΩ10uΩ
測試速度快速：21次/秒 慢速6次/秒
快速：10次/秒 慢速3次/秒
比較器上超，下超，合格及訊響
上超，下超，合格及訊響
量程方式自動，保持
自動，保持
觸發方式內部，外部，手動，總線
內部，手動
清零
可全量程清零
