液體可變焦透鏡

產品特點

液體可變焦透鏡的核心技術是基于可變形的鏡片的工作原理。鏡片由一個容器組成，在容器中填充光學流體并由彈性聚合物薄膜進行密封。通過電磁驅動器對容器施壓從而使鏡片彎曲達到變焦目的。

詳細介紹

液體可變焦透鏡

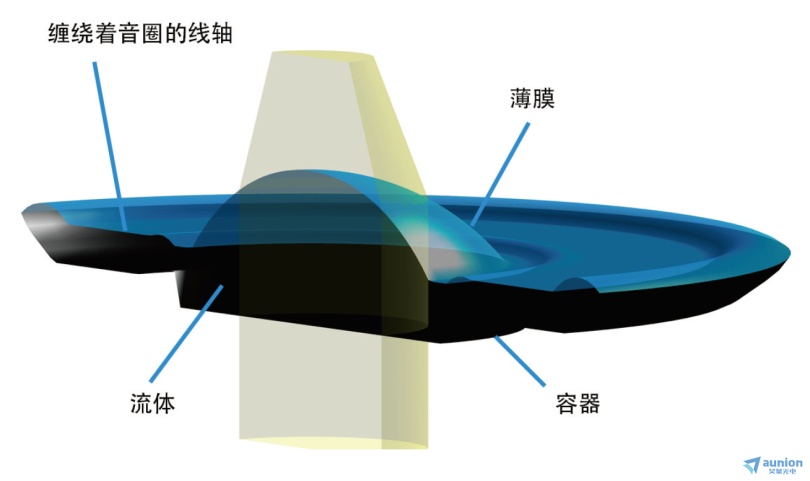

液體可變焦透鏡的核心技術是基于可變形的鏡片的工作原理。鏡片由一個容器組成，在容器中填充光學流體并由彈性聚合物薄膜進行密封。通過電磁驅動器對容器施壓從而使鏡片彎曲達到變焦目的。

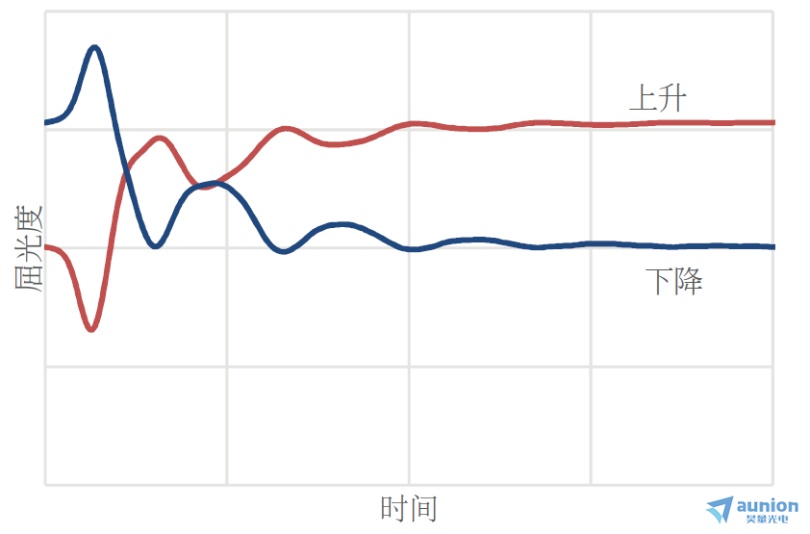

鏡子的響應時間與質量彈簧類似，鏡子的響應時間極短，階躍的上升沿時間僅為幾毫秒，完全穩定在10-20ms即可。具體所需時間與具體型號相關。

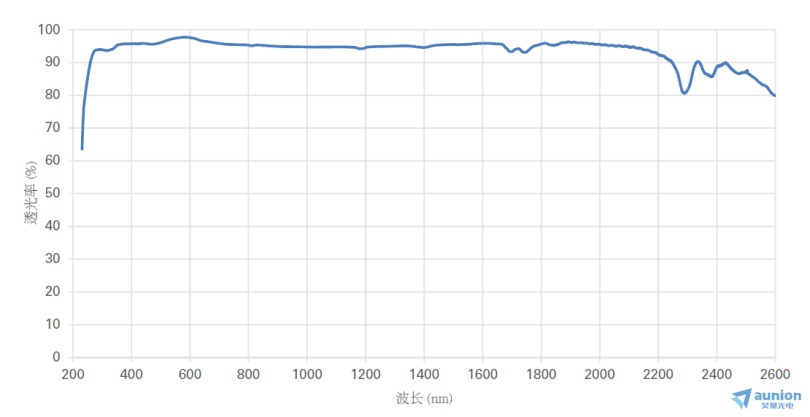

液體可變焦透鏡中的光學和薄膜材料均具有極高的透光性，透光波段范圍為400-2500nm，如下圖所示，下圖僅表示透鏡材料的透光率。在透鏡蓋玻片可以提供可見光和金紅外的寬波段涂層。如果客戶需要可以對涂層進行特殊處理僅對特定波長透光。

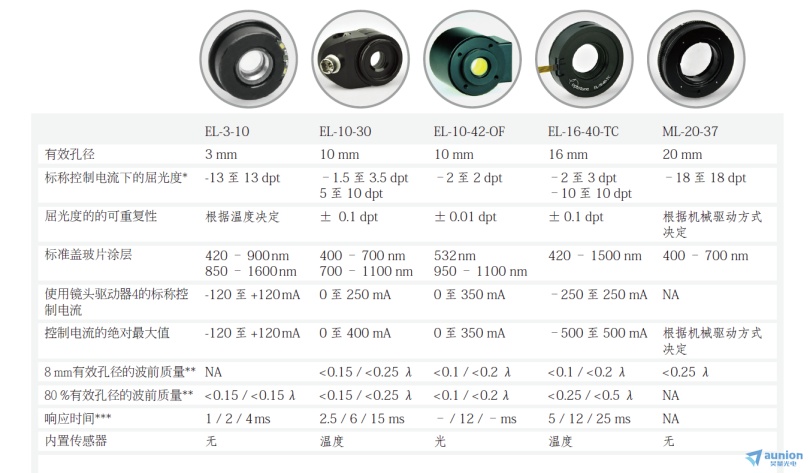

我們推出的可變焦透鏡主要包含以下產品：

1）EL-3-10電動變焦液體透鏡

EL-3-10是一款緊湊的變焦透鏡，主要是為工業上集成到光學系統中開發的設備。該鏡頭通光孔徑為3mm，采用“推拉”的結構，鏡面可由凹面鏡變為凸面鏡。采用音圈技術驅動，通過施加電壓調整鏡片曲率。并且鏡頭可在毫秒量級內完成調焦。

型號	有效孔徑(mm)	調焦范圍(dpt)	可重復性(dpt)	響應時間(ms)	增透膜涂層（nm）	波前質量（l RMS）
EL-3-10-VIS-26D-FPC	3	-13 to 13	取決于溫度	1/2/4	420-900	0.2/<0.2l
EL-3-10-NIR-26D-FPC					850-1600
EL-3-10-VIS-26D-OEM					420-900
EL-3-10-NIR-26D-OEM					850-1600
EL-3-10-VIS-26D-OEM-CG					420-900

2)EL-10-30系列液體變焦透鏡

EL-10-30系列鏡頭，從2010年問世以來由于其豐富多樣的外形及涂層使其應用廣泛。該鏡頭采用“推進”結構，即在不施加電壓的情況下鏡片已經朝正向彎曲。該鏡頭通光孔徑為10mm，采用電動變焦，并集成溫度傳感器。可實現高重復性應用。該系列透鏡主要包含EL-10-30-TC；EL-10-30-C和EL-10-30-Ci三種不同配置。主要區別在于后兩種擁有C接口，其中Ci連接線采用Hirose 連接頭。

型號	有效孔徑(mm)	調焦范圍(dpt)	可重復性(dpt)	響應時間(ms)	增透膜涂層（nm）	波前質量（l RMS）
EL-10-30-TC-VIS-12D	10	+8.3 to +20	±0.1	2.5/6/15	400-700	0.25/<0.6l
EL-10-30-TC-NIR-12D		+8.3 to +20			700-1100	0.25/<0.6l
EL-10-30-C-VIS-LD		+5 to +10			400-700	0.15/<0.25l
EL-10-30-C-NIR-LD		+5 to +10			700-1100
EL-10-30-C-VIS-LD-MV		-1.5 to +3.5			400-700
EL-10-30-C-NIR-LD-MV		-1.5 to +3.5			700-1100
EL-10-30-Ci-VIS-LD		+5 to +10			400-700
EL-10-30-Ci-NIR-LD		+5 to +10			700-1100
EL-10-30-Ci-VIS-LD-MV		-1.5 to +3.5			400-700
EL-10-30-Ci-NIR-LD-MV		-1.5 to +3.5			700-1100

3)EL-10-42-OF 系列液體變焦透鏡

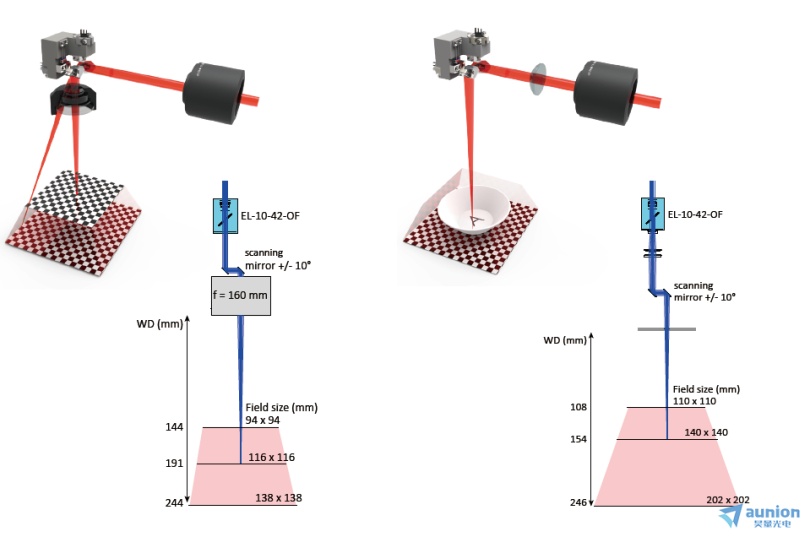

EL-10-42-OF集成有光學反饋系統，可實時測量光學鏡頭的屈光度從而實現精確的閉環控制。此外集成溫度傳感器，進一步增加了該鏡頭的穩定性，在溫度變化較大的環境一下依然可以獲得較高的重復性。

4）EL-16-40-TC系列電動變焦透鏡

EL-16-40-TC系列變焦透鏡通光孔徑可達16mm，是市面上較大通光孔徑的電動可變焦透鏡。該透鏡進行了以下改良：

a) 通光孔徑達16mm，通光量為EL-10-30系列的2.5倍

b) 可從0的屈光度狀態變為凸透鏡或凹透鏡，變焦范圍可達-10到+10

c) 設計經過優化，熱漂移降低至0.02 dpt /°C，并集成溫度傳感器重復性可達正負0.05dpt

d) 調焦響應時間在毫秒量級，速度仍優于機械類變焦產品

型號	有效孔徑(mm)	調焦范圍(dpt)	可重復性(dpt)	響應時間(ms)	增透膜涂層（nm）	波前質量（l RMS）
EL-16-40-TC-VIS-5D	16	-2 to +3	±0.05	5/12/25	400-700	0.25/<0.5l
EL-16-40-TC-VIS-20D		-10 to +10	±0.1		400-700	0.5/<0.25l
EL-16-40-TC-VIS-5D-M25.5		-2 to +3	±0.05		400-700	0.25/<0.5l
EL-16-40-TC-VIS-5D-M26		-2 to +3			400-700
EL-16-40-TC-VIS-5D-M27		-2 to +3			400-700
EL-16-40-TC-VIS-5D-M30.5		-2 to +3			400-700
EL-16-40-TC-VIS-5D-C		-2 to +3			400-700
EL-16-40-TC-VIS-5D-M42		-2 to +3			400-700
EL-16-40-TC-VIS-20D-C		-10 to +10	±0.1		400-700	0.5/<0.25l
