產品特點

波長范圍 1900-5500；高波長精度 ±0.5nm；波長分辨率 0.2~5nm；高動態范圍 50dB

詳細介紹

總覽

橫河AQ6377光譜儀是采用衍射原理，與平常的干涉型光譜儀不一樣，它主要用于中紅外的激光器，有效解決中紅外激光器測量波形問題。它采用色散分光技術來測量1.9um-5.5um波長范圍的激光光譜測試，具有高精度，動態范圍廣，高分辨率的特點。色散分光技術是一種讓光穿過衍射光柵來將其分散并穿過窄縫，從而提取特定波長范圍的光。

波長精度

±0.05nm

動態范圍

50dB

技術參數

產品特點

● 波長范圍: 1900 ~ 5500nm

● 5種波長分辨率設置: 0.2 ~ 5nm

● 超寬可測功率范圍: -60 ~ +13dBm

● 波長精度: ±0.5nm

● 動態范圍: 50dB

● 內置校準功能和波長參考源，易于維護

● 適用于測量不同應用領域的高功率和低功率源

技術參數

型號	AQ6377
帶寬	MWIR
波長范圍	1900-5500
波長精度	±0.5（全波長范圍）
波長分辨率設置最小	0.2
波長分辨率設置ZD	5
ZD采樣點數	50001
測試功率范圍（dBm）ZD	+13typ.
測試功率范圍（dBm）最小	-40 (1900-2200nm,typ. )
	-50 (2200-2900nm,typ.)
	-60 (2900-4500nm,typ.)
功率精度（dB）	±2.0typ.
動態范圍（dB）	50 (±5.0nm，RES:0.2nm，typ.)
凈化功能	是
用于高階衍射光的內置截止濾波器	是
用于波長校準的光源	是

產品功能

AQ6377光譜儀還可以消除水分子的影響，由于AQ6377的高分辨率和靈敏度，所以，它可以檢測到水分子，水分子的測量可能導致特定區域光譜信號產生影響，而它后面板上有個端口，可以持續提供純凈化氣體，類似氮氣，所以，AQ6377光譜儀可以減少水分子吸收的影響，使測量結果更加準確。

AQ6377內置切割過濾器的高階衍射光，它是光柵衍射出光，所以，單色儀在一定情況下，會產生高階的衍射光，這種光波長等于輸入波長的整數倍，而過濾器會將入射光切割刀1500nm以下，大大的減少高階衍射光的影響。在掃描的時候，即使把掃描的速度提升一倍，對ZH的靈敏度值最多造成2dB的損耗。

并且，AQ6377光譜儀在激光的入射端口，光譜儀的內部選擇用自由空間光的接入方法，儀器內部不接光纖，可以使用APC,PC的激光器的連接頭，方便使用，保證了高的耦合效率，可重復性，對于單模，多模的測試也是沒有高的損耗，可以正常使用。

實驗案例

AQ6377光譜儀可以用來測試不同的激光器，DFB-LD,SLD-LD,FP-LD，LED。它可以詳細的給出激光器的測量數據，比如，中心波長，譜寬，邊模YZ比，功率，偏振模色散等性能參數。此外，AQ6377可以用來進行放大器光譜功能對比測試，對比激光器以及放大之后的參數，波形區別，更好地展示放大器的性能參數。

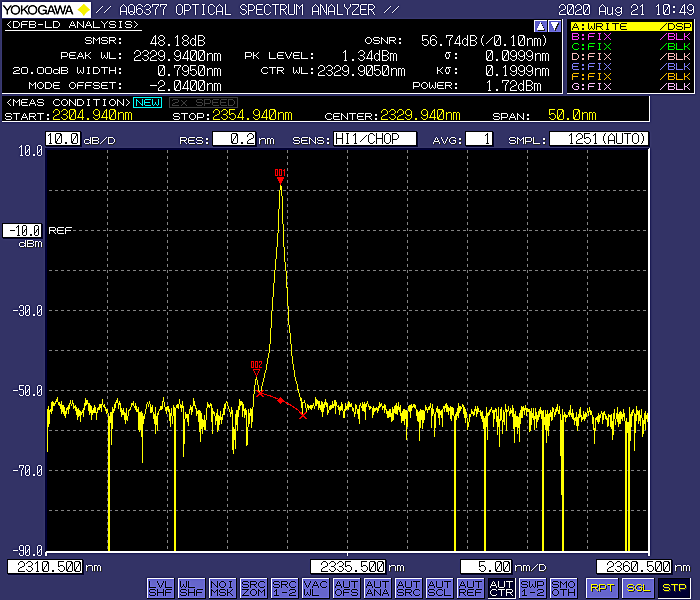

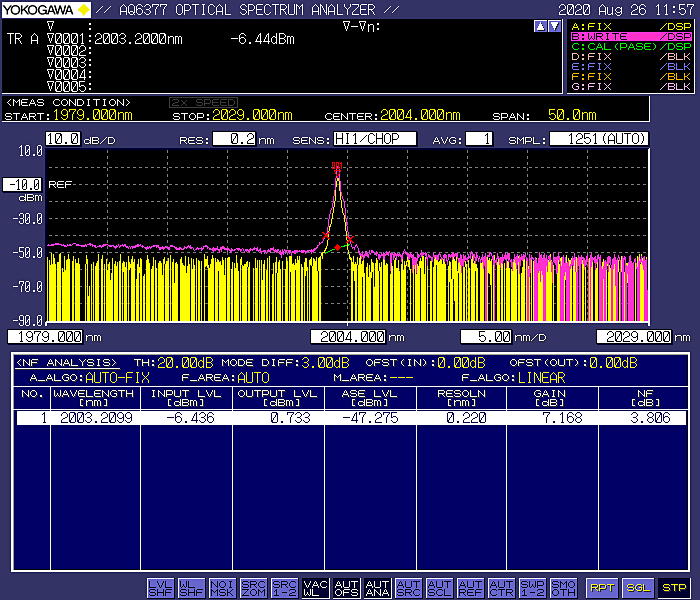

為了展現AQ6377光譜儀的性能，我們對此進行了2330nm的可調諧激光器的激光器測試，我們把激光器的的輸出端接入光譜儀的輸入端，激光測試搭建圖如圖1所示；打開激光，再打開光譜儀測試到波長，DFB激光器測量如圖2所示；QCL-FP激光器測量如圖3所示；還有DFB 2004nm激光器和放大器對比測試如圖4所示。
