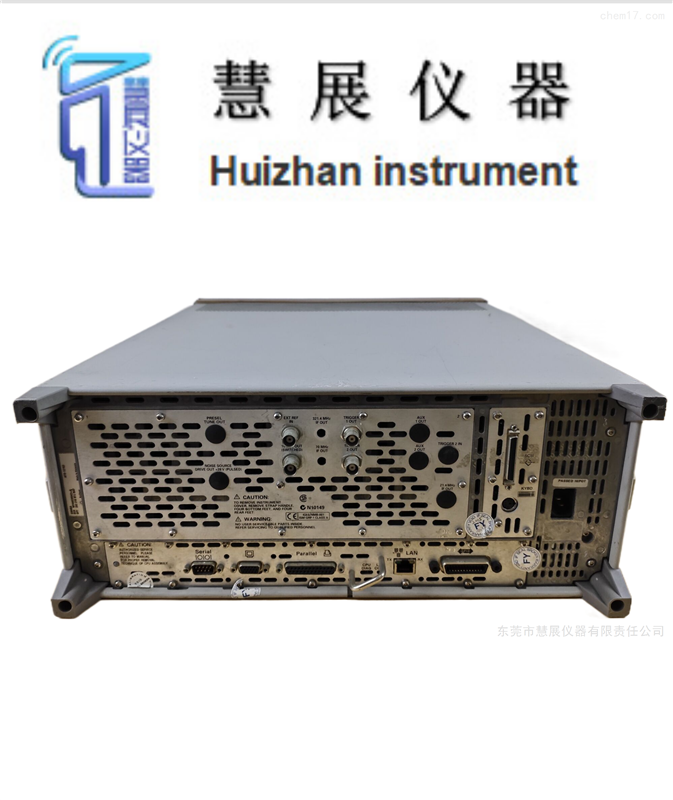

E4445A PSA 系列頻譜分析儀
E4445A PSA 系列頻譜分析儀
一.簡單介紹：
品 牌： Agilent/安捷倫
產品型號： E4445A PSA
產品指標： 3 Hz - 13.2 GHz
產品信息： E4445A頻譜分析儀
二.主要特性與技術指標
性能
+/-0.19 dB 幅度精度
-155 dBm 顯示平均噪聲電平
10 kHz 偏置時的相噪：-118 dBc/Hz
81 dB W-CDMA ACLR 動態范圍
分析帶寬
標配 10 MHz 分析帶寬
可選 40 或 80 MHz 分析帶寬，以便捕捉和測量復雜信號。觀看演示
適用于 40 或 80 MHz 分析帶寬的 -78 dB（額定值）三階互調
適用于校準后的 VSA 測量的 300 MHz 分析帶寬
靈活性
靈活的平臺，包含 16 個可選且易于使用的內置測量軟件和硬件選件
標配 一鍵式功率測量
通用數據分析、可視化、計量自動化的數據分析軟件。PSA 系列 MATLAB軟件
三.描述
Agilent E4445A PSA 高性能頻譜分析儀可測量和監測頻率高達 13.2 GHz 的復雜射頻信號。
從 PSA 過渡到 PXA：
PXA N9030A 作為安捷倫新一代高性能信號分析儀，將 PSA 的特性與技術集于一身，無論在外形、安裝和功能上都堪稱 PSA 理想的替代產品。PXA N9030A 提供了更寬的分析帶寬和更強大的連通性
四.選件與附件:
e4445a-015 6 GHz的回波損耗測量附件盒
e4445a-107 音頻輸入100歐姆
e4445a-110 射頻/微波內部前置放大器
e4445a-111 USB設備端的I/O接口USB設備端的I/O接口
e4445a-115 512 MB內存
e4445a-117 安全存儲器擦除安全存儲器擦除
e4445a-122 80 MHz帶寬的數字
e4445a-123 切換兆瓦預選器旁路
e4445a-124 Y軸的視頻輸出Y軸的視頻輸出.對數和線性顯示刻度輸出比例：0到1 V的開路
e4445a-140 40 MHz帶寬的數字
e4445a-1a7 PSA系列ISO 17025認可的校準與測試數據
e4445a-1cm 機架套件
e4445a-1cn 手柄盒
e4445a-1cp 機架安裝套件和處理
e4445a-1cr 架滑盒
e4445a-1ds RF內前置放大器
e4445a-202 GSM W /邊緣測量人格GSM W /邊緣測量人格基于功率/ MOD分析標準發射功率/能量和時間
e4445a-204 1xev做測量人格1xev做測量人格基于功率/ MOD分析標準信道的功率/能量/功率與時間統計
e4445a-210 HSDPA/HSUPA測量
e4445a-211 TD-SCDMA測量
e4445a-212 TD-SCDMA調制分析測量
e4445a-213 HSPA / 8PSK調制測量人格分析TD-SCDMA
e4445a-214 1xEV-DV測量
e4445a-215 外部源控制測量人格外部源控制
e4445a-217 基于標準的測量智能測量機檢測/國防部/編碼率解調方案對于非標準的WLAN信號解調參數
e4445a-219 噪聲系數測量人格噪聲系數測量可選的內置前置放大器：
e4445a-226 相位噪聲測量的人格相位噪聲測量.對數圖，點頻在度/弧度/秒的相位抖動的結果
e4445a-230 BenchLink Web的遠程控制軟件
e4445a-233 建于測量接收機的個性
e4445a-235 帶寬數字轉換器外部CAL向?qū)?/p>
e4445a-239 EMC測量人格
e4445a-23b CCITT的音頻測量濾波器
e4445a-241 靈活的數字調制分析
e4445a-266 編程代碼兼容性套件測量人格
e4445a-a6j PSA系列z540校準與測試數據符合ANSI
e4445a-b78 CDMA2000測量人格
e4445a-b7j 數字解調硬件
e4445a-bac cdmaOne測量人格
e4445a-bae 轉換器，PDC測量人格
e4445a-baf W-CDMA測量人格
e4445a-uk6 商業校準證書
1cm 013a 機架式法蘭組件177.0mm H（4U）-兩個法蘭括號
n6171a MATLAB軟件
n6171a-m02 MATLAB標準封裝，個別執照–節點—
n6171a-m03 MATLAB高級包裝，單獨的許可證
n9051a 脈沖測量軟件
n9051a-2fp 脈沖測量軟件，固定的，永恒的，許可證
n9051a-3fp 相位與頻率測量
n9051a-3tp 相位和頻率測量，可移動的許可證
n9051a-4fp 擴展的統計與分析
n9051a-4tp 擴展的分析和統計，可移動的許可證
