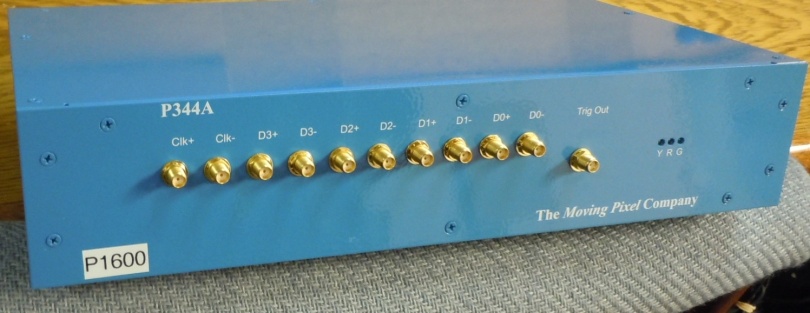

獨立的DPhy Generator（P344）可以在MIPI DPhy總線上產生CSI和DSI協議和模式激勵，用于接收機測試，特別是支持DPhy 1.2規范。

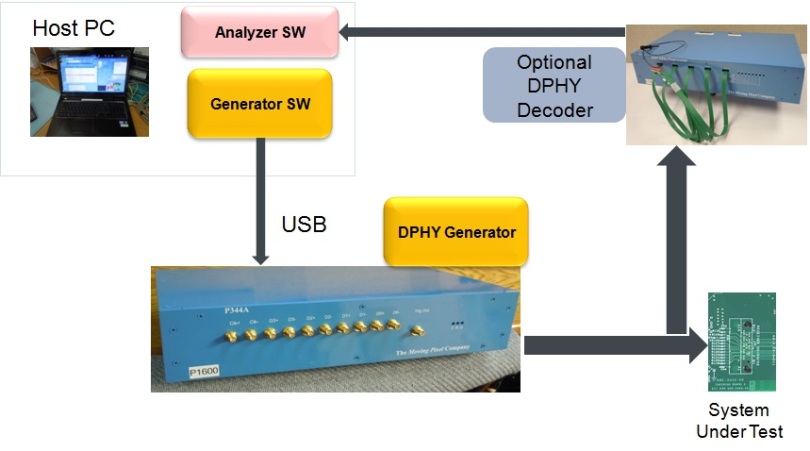

DPhy Generator通過USB連接到運行DPhyGenCtl
軟件的主機。它具有以下功能：

• 通過USB2或USB3連接，允許快速下載程序

• 包含2 GB程序存儲器的內部碼型發生器

• 支持1到4個DPhy通道，支持高達4.5 Gb / s的頻率

• 車道輸出通過SMA連接器

• 在3.2 Gb / s以下提供高達?4.5 ns的獨立通道時滯

• 在3.2 Gb / s以上提供?320ps的偏移。

• 提供實時，每通道，高和低HS電壓調整和普通的高和低LP電壓調整。

• 支持DPhy總線時序的配置和調整。

• 為LP數據的DUT響應捕獲提供4 KB接收緩沖區。

• 支持通道0 LP爭用檢測。

• 實現任意的邏輯到物理的車道輸出映射。

• 提供可配置的Trig Out信號，可通過MIPI流和/或軟件控制進行聲明。

與我們以前的基于邏輯分析儀（LA）的PG3A + P338解決方案相比，這種zuixin的獨立解決方案有許多重大的改進：

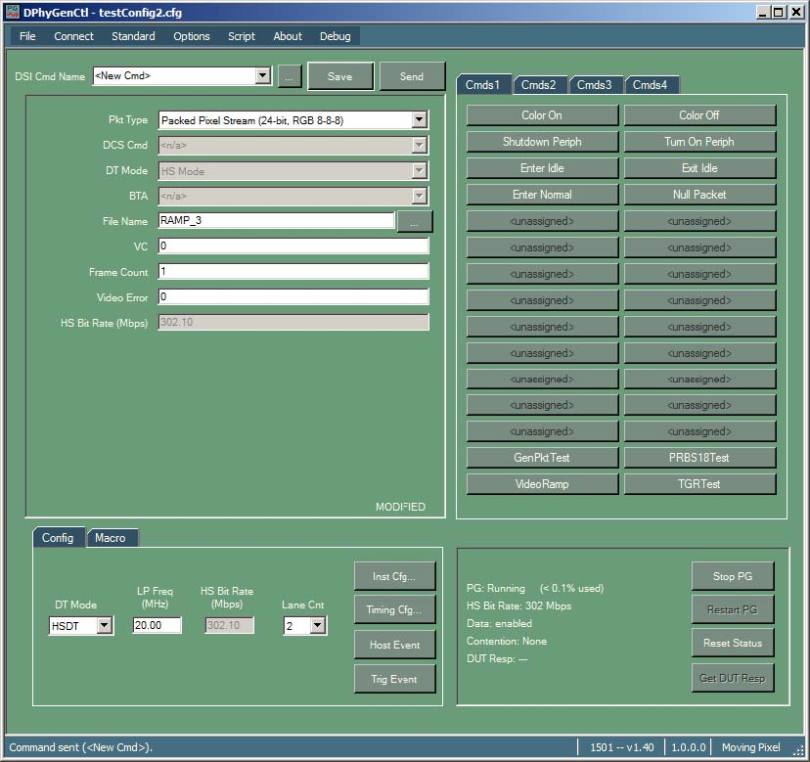

zuixin的軟件DphyGenCtl，比起以前的PGRemote For P338，也有很多優點：

• 全面的視頻支持：
  - 支持3D立體畫面構建（DSI 1.2）。
  - 用于編碼和發送DSC視頻幀的購買選項（DSI 1.2）。
  - 用于視頻模式和寫入存儲器命令的通用源輸入圖像文件格式（jpg，png，tiff，gif）。
  - 自動調整大小的輸入圖像（軟件），以適應顯示器或相機尺寸。


• 通過命名語法生成基本測試模式（提供語法對話框）。
  - 方便的GUI圖像預覽功能。
  - 根據用戶幀定時自動生成CSI / DSI視頻模式幀。
  - 單個寫入存儲器命令自動分區為多個寫入


• 記憶命令序列。
  - 視頻模式幀可以添加到宏。
  - 視頻模式幀可以在給定的行和位位置處構造一個單位的錯誤。


• 通用文件命令支持：
  - 使用文本文件描述來描述混合的低級LP / HS轉換和數據包定義。
  - 允許幾乎任意的數據通道信號生成一致性測試。
  - 提供高級嵌入式命令，便于定義命令，包括HS突發輸入，HS突發退出，時鐘開啟，時鐘關閉序列。此外，自動ECC和CRC生成。
  - 支持嵌套文件重用通用定義。


• 支持低級Phy測試：
  - 使用用戶定義或PRBS數據的低級測試HS突發序列。
  - 總線時序的用戶配置，例如HSPrepare，HSZero，HSTrail，HSExit等。
  - 以ns，UI和TLPX為單位的靈活的總線時序規范，允許頻率捷變配置。


• 功能強大且易于使用的用于命令操作的GUI控件：
  - 簡單的定義，命名和發送命令，包括視頻模式
  命令。
