1 產品概述
ANCK 系列串聯電抗器與ANBSMJ 系列自愈式低壓并聯電容器配套使用，主要用于提高 0.4kV 電力系統的功率因數，YZ電網的高次諧波，減輕電容器由諧波引起的過載，防止諧波放大，對電容器的運行，網絡電壓波形，提高供電質量和電網經濟運行起良好作用，適用于3.、5、7、9 次諧波負載的無功補償及濾波作用。

2 執行標準
GB/T 1094.6-2011 《電力變壓器 第 6 部分：電抗器》
3 產品特點
l 本系列電抗器由矽鋼片及高強度電磁線等精心加工而成，具有體積小、噪
音低、損耗小、耐濕、阻燃等高性能；
l 附有一組常閉溫控開關，串聯于本回路的控制回路中，當電抗器超溫時，斷開
回路，具有保護回路的過載功能；
l 電抗器芯柱部分緊固件采用無磁性材料，確保電抗器較高的品質因數和較小的
溫升，并具有較好的抗諧波及濾波效果；

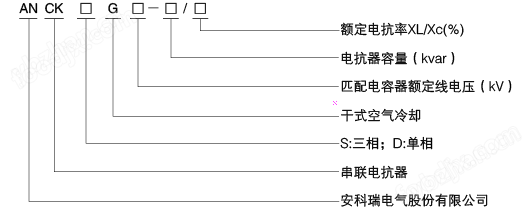

4 型號命名

5 技術參數

• 額定電壓：三相：450V、480V、525V；單相：230V、250V

• 電抗率：1%、6%、7%、12%、14%

• 電抗器溫升：≦80K

• 噪音：≦60dB

• 絕緣等級：B

• 電抗值允許的偏差為 0～10%

• 三相電抗器繞組電阻不平衡率≤±4%

• 防護等級：IP00

6 正常工作條件

• 安裝海拔高度：≦2000m

• 運行環境溫度：-25℃～+45℃

• 相對濕度：≦90%；

• 周圍環境應有良好通風條件，若柜內安裝，應加裝通風設備；

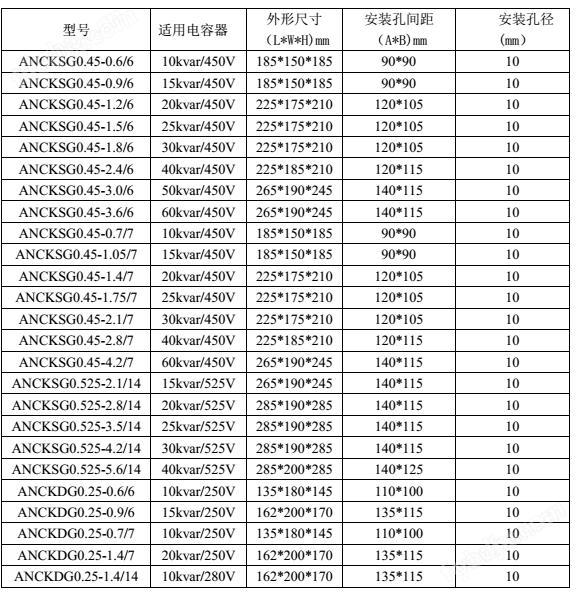

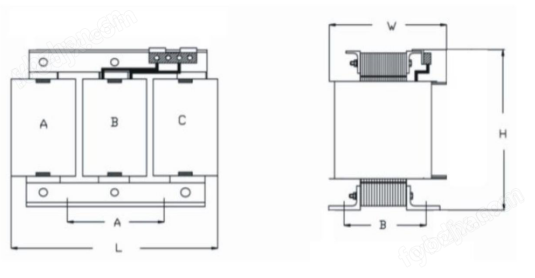

7 外形及安裝尺寸

——anck系列串聯電抗器 與自愈式低壓并聯電容器配套使用
