1 概述

DDSY1352-NK單相預付費電能表、DTSY1352-NK三相內控型預付費電能表分別用于計量額定頻率50Hz的單、三相交流有功電能，具有預付費、負載控制及RS485通信等功能，性能指標符合標準。是改革傳統用電體制，提高用電管理水平的理想計表?！秾к壥桨惭b電能表企業標準》的要求。

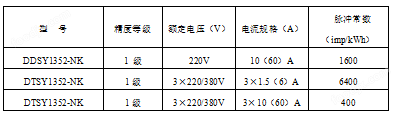

2 產品規格

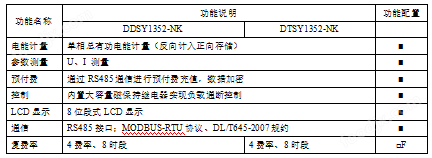

3 主要功能

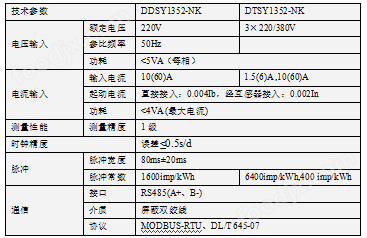

4 技術參數

4.1 電氣特性

4.2 機械特性

4. 3 環境條件

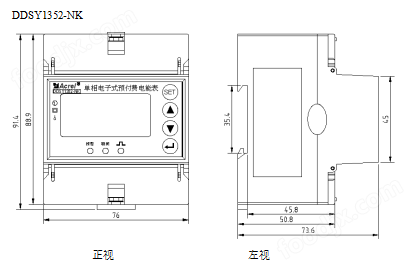

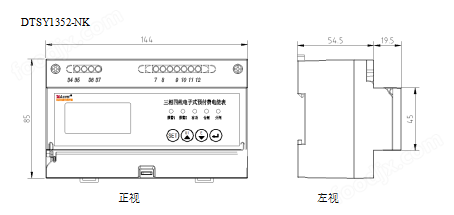

5 外形及安裝尺寸（單位：mm）

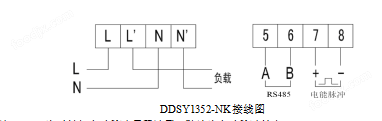

6 接線與安裝

注：7、8為時鐘與有功脈沖復用端子，默認為有功脈沖輸出。

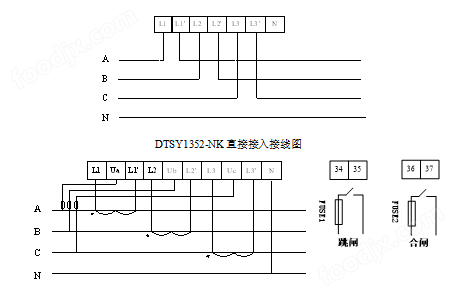

注：以下3點為DTSY1352-NK 經互感器接入時注意事項：

1：跳閘時需往34引入電壓，35接對應斷路器控制端；

2：36、37合閘端子可用于控制電操機構等特定裝置合閘；

3：34、36端子接的保險絲耐壓值應大于當前系統的電壓等級，額定電流為3-5A；

7 費控管理說明

內部控制回路通斷，可配合安科瑞ACRT集中充值終端或其他電能管理系統實現預付費功能?？刂品绞桨▋煞N：本地預付費、遠程遙控。

7.1 本地預付費

7.1.1 用戶購電

從儀表方面，充值購電操作及其他的預付費參數設置都是通過485通信完成的，如儀表配合安科瑞ACRT集中充值終端則需要用戶充值后到終端上刷卡,后由終端下發充值命令完成充值，如用其他電能管理系統則直接由其系統進行充值操作。

若用戶所購電量與表內原剩余電量之和大于表內囤積電量值時，電能表則拒絕接受購電量。

7.1.2 有功電能計量

用戶用電時，電能表累加計量用戶總用電量，并遞減計量用戶剩余電量。當用戶剩余電量為0kWh時，電能表自動拉閘斷電，并顯示剩余電量000000.00kWh，只有用戶購電后才可恢復用電。

7.1.3 報警及預跳閘

電表具有兩級電量報警控制功能。

報警電量1為要求用戶購電的DY次提醒。當電能表中的剩余電量小于報警電量1時，電能表上的“報警"燈亮，以提醒用戶剩余電量不足，需要購電。

報警電量2又稱為預跳電量，為要求用戶購電的ZH一次提醒。當電能表中的剩余電量小于預跳電量時，“分閘"燈同時亮，電能表內部磁保持繼電器跳閘。用戶可拿未充值的卡重新刷卡（使用ACRT方案），恢復供電后“報警"指示燈點亮?；蛘咴诒砩习椿剀囨I亦可解除預跳報警。

7.2 遠程遙控

7.2.1 遙控命令

遙控方式可通過通信或按鍵的方式開啟，當遙控方式開啟后，電能表將不再根據剩余電量做相應判斷而是根據控制命令字進行通斷控制。

7.2.2 功率越限跳閘

儀表可設置功率閾值，當實際功率大于設定值時，儀表自動跳閘并將控制類型轉為遠程遙控模式，如需解除越限跳閘需由后臺下發恢復預付費或閉合命令。
