TK-LW溴素液位計的應用

1、溴素簡介

溴素是重要的化工原料之一，是海洋化學工業的主要分支,我國溴素生產目前全部采用水蒸氣蒸餾法和空氣吹出法。

2、溴素的主要存儲設備

搪玻璃儲罐：搪玻璃鋼制儲罐是目前較為普遍的溴素存儲容器，靜態儲存溴的襯搪玻璃鋼設備必須承受20000V的火花試驗，工作溫度為138℃。蒙氏合金、哈氏合金等材質儲罐：用于常溫、常壓下的溴素和干溴儲存。溴集裝罐：典型散裝溴可移動罐柜。

3、溴素的危害及防護

毒性：

    溴蒸氣即使?jié)舛群艿蜁r也會灼傷粘膜，出現咳嗽、粘膜分泌物增多、鼻出血、頭暈等癥狀。液態溴對皮膚有強烈的腐蝕性，會形成傷疤。溴蒸氣在空氣中較高容許濃度0.5mg/m3。

侵入途徑：

吸入、食入、經皮吸收。

   健康危害：

    對皮膚、粘膜有強烈刺激作用和腐蝕作用。輕度中毒時，有全身無力干咳、惡心或嘔吐；吸入較多時，有頭痛、呼吸困難、劇烈咳嗽、流淚、眼瞼水腫及痙攣。有的出現支氣管哮喘、或肺炎。少數人出現過敏性皮炎，高濃度溴可造成皮膚灼傷，甚至潰瘍。長期吸入，除粘膜刺激癥狀外，還伴有神經衰弱征候群。

防護措施：

    工作人員必須穿戴防護用具，如工作服、橡皮手套、圍裙、風鏡和濾毒口罩等。應避免與皮膚接觸，皮膚灼燒時要用大量清水沖洗，然后敷油膏并送醫院。

防護措施：

    工作人員必須穿戴防護用具，如工作服、橡皮手套、圍裙、風鏡和濾毒口罩等。應避免與皮膚接觸，皮膚灼燒時要用大量清水沖洗，然后敷油膏并送醫院。

4、TK-LW溴素液位計的應用

 溴素，由于其對有機物和無機物都有非常強的腐蝕性，在溴素儲罐的液位測量實踐中，往往只能采用稱重和經驗計算的方式來測量溴素的多少，非常的繁瑣，傳統儀表無法應用在該介質的液位測量監測，造成儲罐液位不能實時監測，存在非常大的隱患。而溴素儲罐內部為襯搪瓷防腐，無法開孔選擇傳統儀表，針對該現狀，可選擇TK-LW型外貼式液位計,液位測量采用了傳感器外貼、與被測液體非接觸式測量方式，實現真正意義上的完全隔離測量。外貼式液位計可在罐外連續測量液位，對罐體不開孔、不動火、實現不停產安裝。儀表采用防爆設計，在防爆場合得到廣泛應用。由于溴素的強腐蝕性，TK-LW外貼式液位計可就地顯示同時遠傳至控制，實現自動化監控。

5、測量原理

 TK-LW溴素液位計的應用：采用聲吶（超聲波）的回波測距原理，測量探頭發射和接收超聲信號，穿透容器壁在液體中形成回波，實現測距。側面（或斜下方）探頭為校準探頭，其可連續或定時發射校準聲波，實現聲速的校準，保障了高精度的穩定測量。

6、技術參數

精度：1%-0.1%                  顯示方式：OLED

量程：30m                      重復性：1mm

接線形式：四線制               電源容量：10w

供電電源：24V DV               輸出信號：4-20mA

環境溫度：（-40-+60）℃        探頭使用溫度：（-50-+200）℃

可測壁厚：80mm                 調試方式：紅外

外殼材質：鑄鋁                 電氣接口：可選

防爆標志：ExdⅡCT6 Gb          防護等級：IP65/67

7、溴素液位計優勢特點

不開孔，不動火，無需停產，罐外連續測量，屬完全非接觸測量，容器內壓力無限制，安裝簡便！是真正的綠色環保儀表。

實時測量顯示液位，同時遠傳至值班室實現高位報警和低位報警功能。

測量結果精度高，在某些案例中精度在1cm。

儀表使用壽命。

資質齊全，滿足當?shù)匕脖O(jiān)部門對危險源監控的要求。

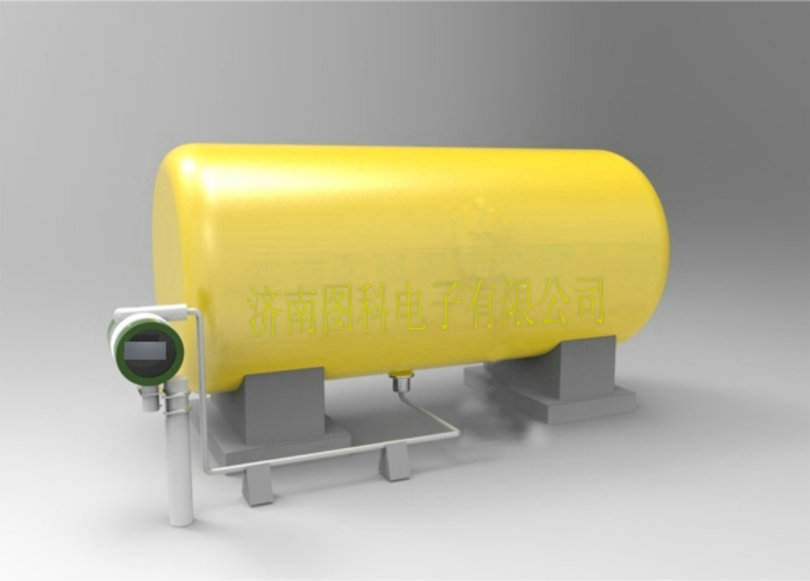

8、溴素液位計的安裝示意圖

9、TK-LW溴素液位計訂貨選型

10.溴素液位計的經濟效益與社會效益
(1)該儀表結構合理、性能很好、操作簡單、計量準確、便于管理和及時了解生產動態，掌握集輸狀況。
(2)該液位儀的推廣應用，實現了自動計量的目標,提高了計量水平。
(3)該液位儀的應用，使液位檢測免受人為因素影響，減輕崗位工人勞動強度三分之一。

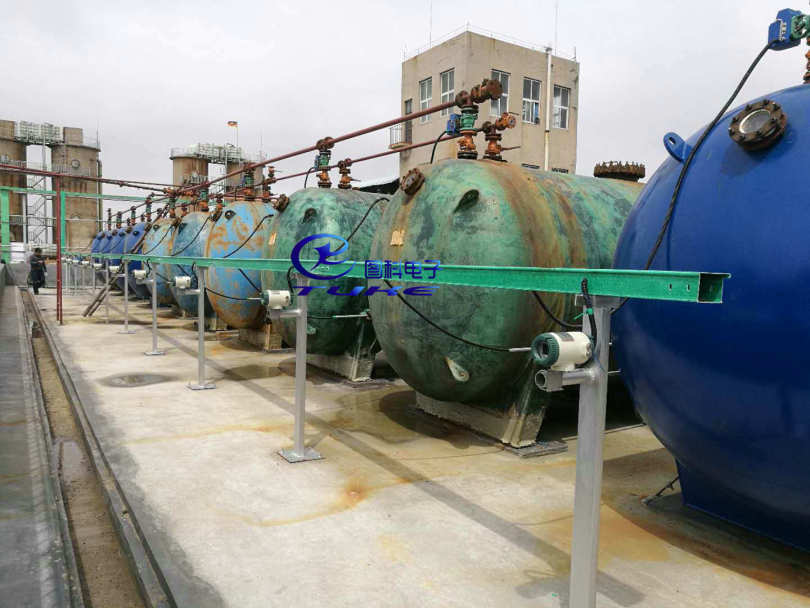

11.溴素液位計應用案例

12.結束語
    TK-LW外貼式液位計的推廣應用，使在液位檢測方面邁出了可喜的一步，實現了由接觸測量到非接觸測量的轉變，更重要的是綜合測量誤差提高了1個數量級。
