皮革電壓擊穿試驗儀

滿足標準：

GB1408-2006 絕緣材料電氣強度試驗方法

GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

GB/T3333 電纜紙工頻電壓擊穿試驗方法

HG/T 3330絕緣漆漆膜擊穿強度測定法

GB12656 電容器紙工頻電壓擊穿試驗方法

ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.

IEC 60243-1 絕緣材料電氣強度試驗方法.

液體：

《中華人民共和國國家標準-絕緣油擊穿電壓測定法-GB/T 507-2002》

 《中華人民共和國電力行業標準-絕緣油介電強度測定法-DL429.9-91》

主要適用于固體絕緣材料，液體絕緣材料的擊穿強度。

同時測得工頻交流電壓與直流電壓的擊穿強度和耐壓強度的測試 可設定梯度耐壓的試驗 使梯度時間自由調整。

試驗軟件簡介：

此設備軟件外觀由專業的美工設計：

人員管理：可添加多人同時使用此軟件 不同人員設定不同密碼 交叉使用互不干擾 （如一人使用可刪除設定密碼  直接進入軟件）

參數管理：高壓保護可選、 耐壓時間可選、 梯度步進可選 、漏電流和過壓可選、靈敏的漏電壓可選、漏電可選 、升壓速度可自由設定（0-5kv 無極環入）試驗結果可選 異地操作選定 、人機分離選定等

結果調取：試驗結果保存調取 、人員選定調去 、試驗結果可根據客戶要求操作整理 、支持5次以上彩線對比、自動整取添加試驗數據。

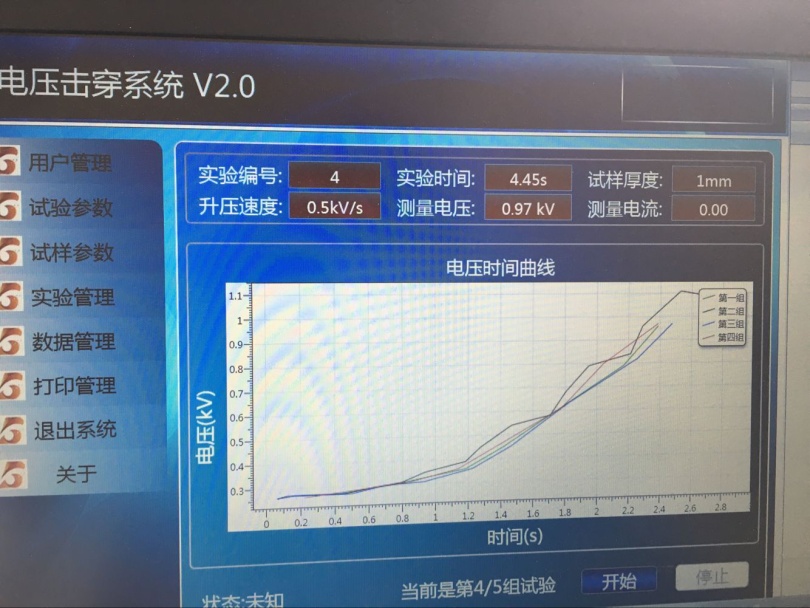

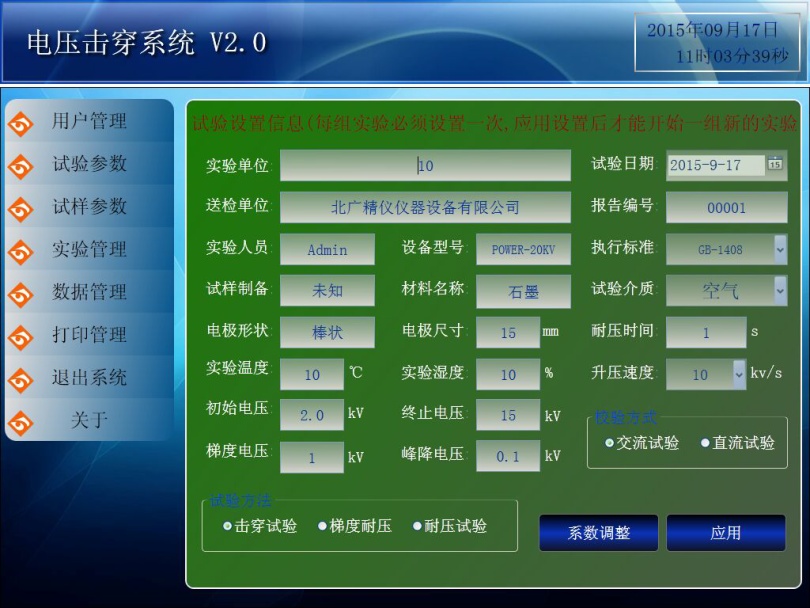

全新試驗軟件界面：

技術要求：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--50KV ;

             直流 0—50kv

03、電器容量：3KVA

04、高壓分級：0—50KV，（全程可調）

05、升壓速率：0.01KV/s-5kv/s 可調

              （備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

06、試驗方式：

           直流試驗：1、勻速升壓  2、梯度升壓 3、耐壓試驗

           交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、試驗介質：空氣，

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）

10、支持軟件共享不同電腦藍牙異地操作要求。

11、電壓試驗精度：≦1%

12、試驗電壓連續可調： 0--50KV。

13、電流可采集到mA級 并且實現實時采集。

14、可選擇出具國家一級計量單位校準證書或出具客戶指定計量單位的證書

15、電源：220v±10%的單相交流電壓和50Hz±1%的頻率

16、電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）

17、升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓

18、耐壓時間：0-7H保持相對電壓 （軟件設定）

19、耐壓式樣：固體；液體。

20、帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）

21、機箱材質：整體噴塑

22、支持人機分離異地操作 開創國內控制機器新篇章   （無線藍牙控制 ）

23、控制方式：無線藍牙控制

24、通訊方式：采用全國Z技術無線藍牙控制，支持 232/USB/亞太區域網絡端口

25、擊穿判斷方式：高電壓判斷、漏電流判斷。

26、檢測方式：自動巡航檢測

27、使用條件：環境溫度：（23±2）℃    環境濕度：（50±5）%

設備主要配置

設備標準配置

01 試驗主機                        一臺

02 高壓發生器50kv                 一套

03 試驗電極                        二套 (國標1408.1)

04 試驗油箱                        一只

05 放電系統                        一套

06 控制系統                        一套

07 數據采集系統                    一套

08 試驗軟件                        一套

09 計算機                          一套  可選 PC/EPC

10 噴墨打印機                      一臺       選購

11 產品使用說明書                  一份

12 計量證書（航天院）                一份       選購

13 產品合格證                      一份

14電子穩壓器                      一臺

15隨機清單                        一份

16絕緣手套                        一套

17絕緣腳墊                        2米        選購

18藍牙發射器                      一支       選購

19藍牙接收器                      一支       選購

此設備可分選：

10kv    20kv     30kv    50kv     100kv     150kv

產品實物圖：
