KG-AM-13 1310nm電光強度調制器
產品描述：?
??基于M-Z推挽結構的LiNbO3電光強度調制器具有較低的半波電壓和穩定的物理化學特性，且器件具有較高的響應速率，因而被廣泛的應用于光通信系統、光調Q系統、量子密鑰分發和光纖傳感等領域。
產品特點：?
l 低插入損耗
l 高調制帶寬
l 低半波電壓
l 獨立偏置電極
應用領域:?? ???
l 2.5Gb/s傳輸系統
l 光纖傳感系統
l 量子密鑰分發
性能參數：
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | |
光學參數 | ||||||
工作波長 | l | 1290 | 1310 | 1330 | nm | |
插入損耗 | IL | 4 | 5 | dB | ||
光回波損耗 | ORL | -45 | dB | |||
開關消光比@DC | ER@DC | 20 | 23 | dB | ||
動態消光比 | DER | 13 | dB | |||
光纖 | 輸入端 | Panda PM | ||||
輸出端 | Panda PM or SMF-28 | |||||
光纖接口 | FC/PC、FC/APC或用戶指定 | |||||
電學參數 | ||||||
工作帶寬（-3dB） | S21 | 2.5 | 3 | GHz | ||
半波電壓Vpi | RF | Vπ@50KHz | 3 | 4 | V | |
Bias | Vπ@Bias | 3.5 | 4.5 | V | ||
電回波損耗 | S11 | -12 | -10 | dB | ||
輸入阻抗 | RF | ZRF | 50 | W | ||
Bias | ZBIAS | 1M | W | |||
電接口 | SMA(f) | |||||
管腳定義（不帶PD） | 1,2 Bias, 3,4-N/C | |||||
極限條件：
參數 | 符號 | 單位 | 最小值 | 典型值 | 最大值 |
輸入光功率 | Pin,Max | dBm | 20 | ||
RF端輸入功率 | dBm | 28 | |||
Bias端偏置電壓 | Vbias | V | -15 | 15 | |
工作溫度 | Top | oC | -10 | 60 | |
儲存溫度 | Tst | oC | -40 | 85 | |
濕度 | RH | % | 5 | 90 |

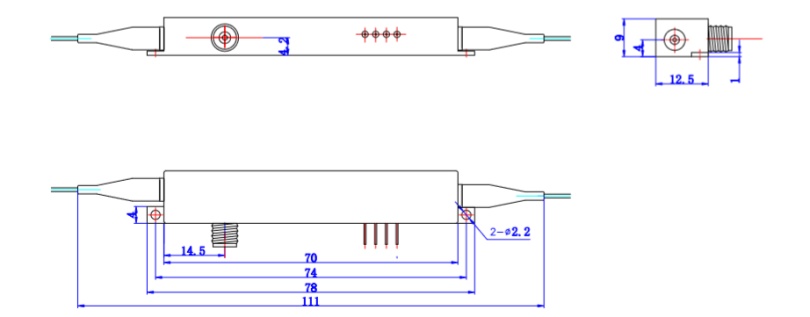

封裝尺寸：
特性曲線：
訂貨信息：
KG | AM | 13 | 10G | XX | XX |
調制器類型： AM---強度調制器 | 工作波長： 13---1310nm | 工作帶寬： 2.5G---2.5GHz | 輸入輸出光纖： pp--- PM/PM PS---PM/SM | 接頭： FA---FC/APC FP---FC/PC SP---用戶指定 |
如有特殊需求，請聯系我們銷售人員
