ACFM便攜式金屬檢測儀

便攜式ACFM?檢測技術

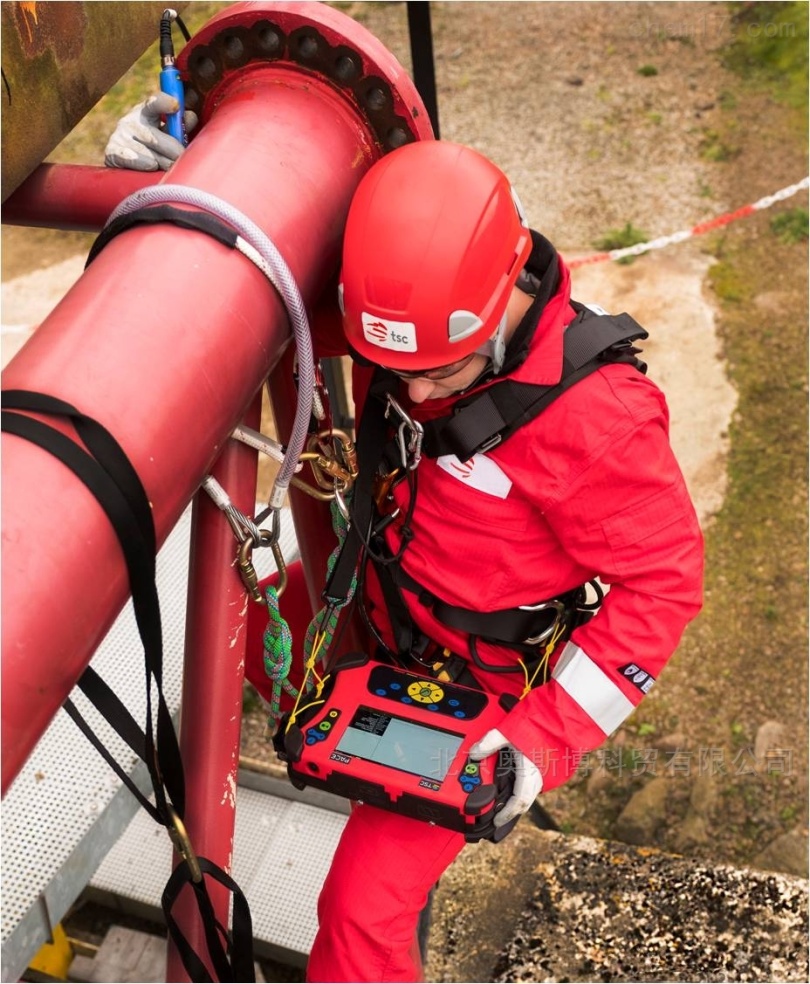

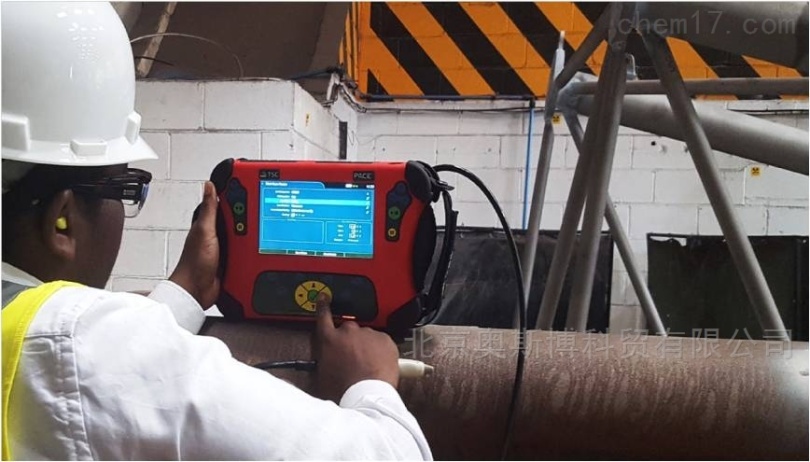

TSC便攜式ACFM?解決方案，PACE?為用戶提供交流電場測量（ACFM?）無損檢測技術的所有功能和優勢，輕巧，手持式，堅固耐用；與新的探頭- SENSU?合作。PACE?的開發旨在為操作員提供功能強大、單人操作ACFM?儀器，符合人體工程學設計、操作簡便，左手或右手使用。 高對比度、強化液晶顯示屏非常適合陽光觀察，防護等級IP65。 PACE?電池壽命長，是頂部裂紋檢測的理想現場檢測解決方案。

增強后的軟件可以創建檢查報告，詳細說明缺陷大小，位置和掃描圖像。 自帶攝像機豐富了報告內容，為操作人員提供檢查現場的詳細圖像。存儲所有掃描數據的完整記錄以進行審核跟蹤，ACFM?桌面軟件支持進一步調查掃描和檢查數據，從而實現定制報告生成。USB 3.0與VGA輸出一起使用，使數據通信變得簡單靈活。

PACE? 特征

? 可靠，可重復的裂紋查看

? 準確測量缺陷大小、長度和深度

? 通過涂層檢測

? 簡單表層處理

? 不需校準

? 儀器便攜、堅固(IP65)

? 長壽電池 (8+hrs)

? 高對比度顯示屏

? 桌面與車內充電器

? 內建攝像頭，現場拍照

? 4個角掛套點

? 檢測期間（左或右）單手操作

SENSU? 探頭

TSC的功能設計理念延續了新的創新探頭系列SENSU?。 這些筆式ACFM探頭具有直式和右轉角式，設計簡單，連續掃描，同時能夠進入具有挑戰性的緊湊角度檢測區域。 作為“智能”探頭，SENSU?系列可存儲配置信息，并在使用時實時反饋掃描狀態。

SENSU?探頭特征

? 人體工學設計，手持掃描

? 堅固耐磨的陶瓷探鼻

? 直式和右轉角式探頭配置

? LED功能狀態指示燈

? 支持熱轉換

PACE?常見應用：

? 單人操作

? 索道探測

? 焊縫檢測

? 吊重機和塔架

? 煉油廠管道和船舶

? 涂漆和涂層結構

? 管道焊接

? 橋梁和基礎設施

? 鐵路貨車

? 離岸和陸上結構

PACE? 軟件特征

? 完整掃描和數據記錄

? 生成簡單的現場報告

? 便于用戶觀察清晰、直觀的界面

? 可以輕松訪問關鍵功能

? 節省時間的預檢配置

? 彩色顯示屏上即時顯示ACFM?掃描數據

? ACFM?缺陷尺寸的“智能”輔助功能

? 圖像捕捉拍照，自動關聯檢查數據和報告

? 檢驗報告生成帶有圖像的.pdf和.docx格式

? 支持以前的ACFM?軟件所有主要功能，例如： 標記，區域，筆記，重播

? 快速數據/報告?zhèn)浞莸綐?biāo)準USB

? 按位置/組件/操作員等的數據搜索/篩選檢測結果

PACE? ACFM 報告

PACE?可快速、簡單地創建專業的現場報告。 按下幾個按鈕可以快速將任何數據頁面轉換為報告，其中包含完整的位置信息，相關數據跟蹤，缺陷大小，輸入的注釋以及拍攝的任何位置圖片。 該報告還包含所有探頭和儀器詳細信息以及檢查員簽名框等詳細信息。報告以.pdf和.docx格式存儲，可以在PACE?內部驅動器上查看，也可通過USB下載。

PACE? 系統規格

單元重量  2.5 kg

單元尺碼  295 x 198 x 75mm

周邊溫度  -20oC to 60oC

環境保護  IP65

屏幕    內建TFT 顯示, 17.7 cms (7 inches). 化學強化玻璃屏

輸出    外部顯示VGA

電池壽命  8+ hours

電池資料  3.5 小時充滿, 14.4V, 98Wh 桌面充電器和車內充電器

數據儲存  32GB 內存 和外部USB儲存

探頭電纜長度  1.5m(標準)

通訊選擇  USB 3.0

語言      英文

掛套點    4個角掛套點

自帶攝像器  5兆像素

SENSU? 探頭  直線和右轉角探鼻 , 5/50kHz, 可熱轉換.

運輸箱輪式PELI?    L 558mm x W 355mm x D 228mm

PACE? -標準配置

PACE? ACFM?儀器

618 SENSU? 筆式、直探頭

619 SENSU? 筆式、右轉角探頭

SENSU? 探頭電纜

SENSU? 檢查尺

電池充電器，臺式電池座和電源線

12/24V 車載充電器引線

T181 ACFM 功能檢測版 (ASTM)

無線鍵盤

USB 桌面軟件

肩帶

桌面/現場支架

運輸箱

ACFM便攜式金屬檢測儀年度維護包括:

儀器和探頭年度校準

軟件許可證和更新

TSC 技術支持

可選探頭:

SENSU? 5kHz 筆式橫向, 右轉角(620)

SENSU? 50kHz 筆式直探頭 (624)

SENSU? 50kHz 筆式右轉角探頭 (625)

SENSU? 50kHz 筆式橫向探頭 (626)

據要求提供定制探頭

TSC ACFM? 培訓

對于ACFM?的新手，TSC提供ACFM?1級和2級操作員培訓課程和考試，推薦練習SNT-TC-1A（2016）。包括為期四天的培訓課程，并在第五天進行書面和實踐考試。 也可通過其他培訓獲得PCN和CSWIP課程。

根據操作員的經驗，將選擇具有不同難度的試板，從具有簡單縱向缺陷的平板到具有真實疲勞裂紋的復雜節點進行選擇。 培訓大多數將使用TSC的AMIGO?儀器進行。 但是，根據當時的可用性或產品所有權，可以使用新的PACE?儀器或U41?海底設備進行檢查。
