外測式液位開關

  TK-LS外測式液位開關，探頭貼于容器外壁，其發射的高頻脈沖信號可以穿透容器壁,并可在容器壁和介質中傳播，還會被容器內表面反射回來，通過對這種反射和在容器壁內傳播特性的檢測和計算（綜合波），即可判斷出液位是否達到了測量位置。采用圖科電子ZG技術的“超聲變頻”技術，解決了傳統超聲波液位開關長期存在的信號不穩定及誤報現象，獲得質的飛躍。同時實現監控液位的遠傳，實現自動化控制。
1.外測式液位開關使用領域
應用范圍較廣，特別是易燃易爆、強腐蝕、有毒有害的壓力容器儲罐的液位測量應用更為突出；

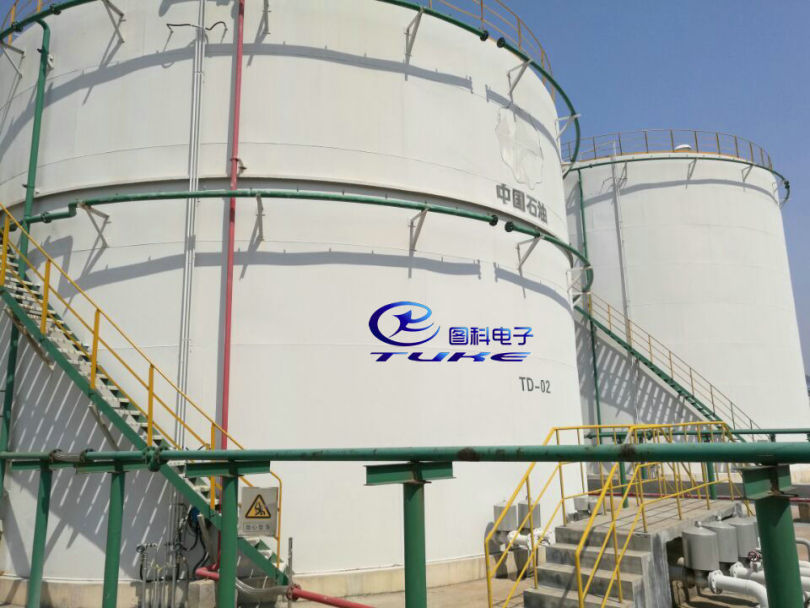

煉油廠：液化氣、丙烯、丙烷、乙烷球罐/臥槽、汽油、柴油、原油、輕烴、碳九、MTBE等立式儲罐的高低液位聯鎖報警；
化工行業：化工原料罐區的高低液位聯鎖報警等；
2.外測式液位開關技術參數

3.安裝及調試

3.1開箱檢查

開箱后，檢查儀表外觀并核對配件數量。
3.2傳感器安裝

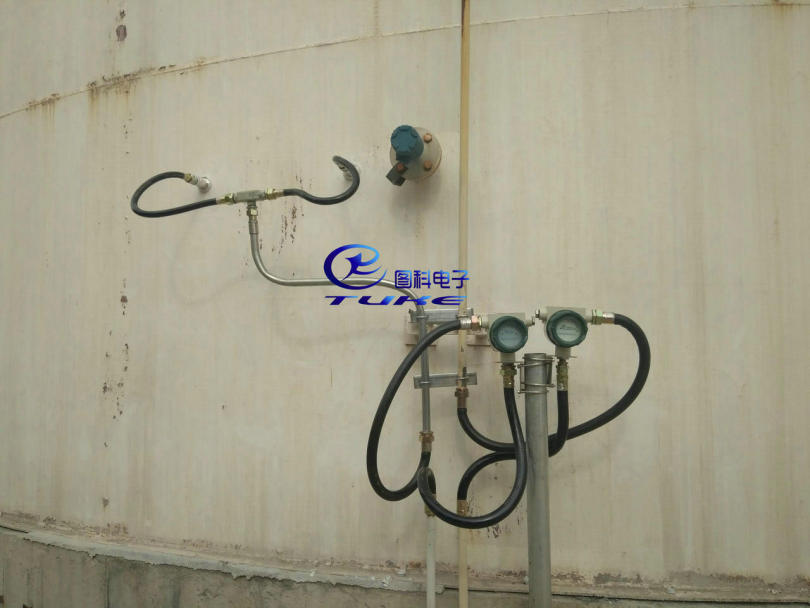

首先將儲罐底部做清潔處理，保證無毛刺并用抹布清理干凈，將傳感器前端均勻涂抹硅脂后吸附在儲罐外壁，兩傳感器間距0.8m，待儀表整體調試完成后，用密封膠將傳感器與罐壁間縫隙做密封處理，如上圖。

3.3變送器安裝

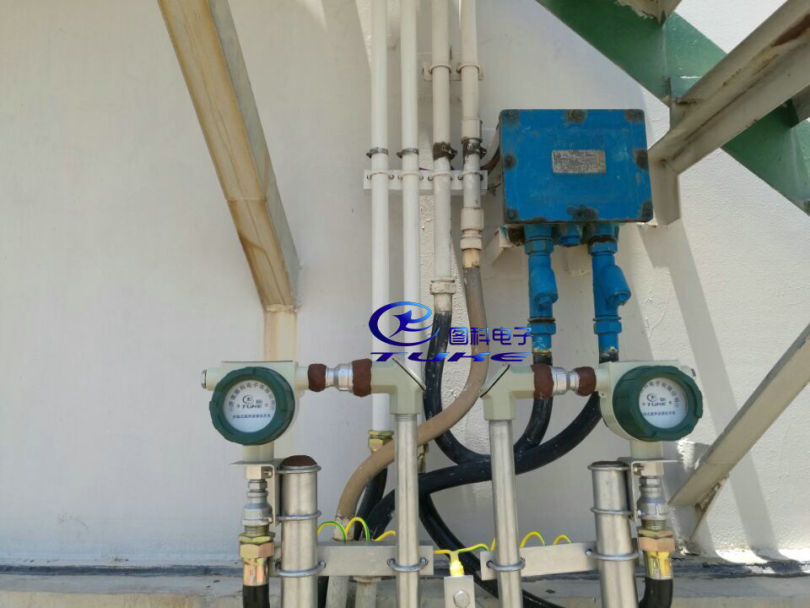

將變送器（表頭）通過安裝支架及U型卡安裝固定在立柱上（如上圖），并將傳感器線纜引入變送器，安裝工作即完成。整體安裝后如下圖：

3.4調試

通電后，儀表工作狀態正常，開始調試儀表，使用專用磁性筆設置儀表參數，使液位開關進入zuiyou工作狀態。

4.應用優勢

4.1不開孔、不動火、不停產安裝投用；

4.2實時測量液位，就地顯示+信號遠傳；

4.3外壁吸附安裝，安裝便捷；

4.4特別適用高壓、強腐蝕、易燃易爆炸的工況；

4.5資質齊全，滿足安監部門對重大危險源的評審技術要求。

5.訂貨選型

6.結束語
  圖科電子TK-LS外測式液位液位開關安裝及使用，產品的推廣應用，使液位檢測方面邁出了可喜的一步，實現了由接觸測量到非接觸測量的轉變，更重要的是綜合測量誤差提高了1個數量級。
