產品特點
- 光波導型IQ調制器一共有三個MZ干涉波導結構組成（一個母MZ干涉結構，兩個子MZ干涉結構），其中I為in-phase，Q為quadrature，控制調制器的射頻輸入即IQ信號為同相正交信號，即Q與I的相位相差了90度。IQ型調制器在QAM，QPSK等高階調制格式和單邊帶產生中運用廣泛。
詳細介紹
產品負責人：
姓名：吳工 (Sam)
電話：130 2016 6191（微信同號）
郵箱：wenchao-wu@auniontech.com
馬赫增德爾IQ調制器概述
光波導型IQ調制器一共有三個MZ干涉波導結構組成（一個母MZ干涉結構，兩個子MZ干涉結構），其中I為in-phase，Q為quadrature，控制調制器的射頻輸入即IQ信號為同相正交信號，即Q與I的相位相差了90度。IQ型調制器在QAM，QPSK等高階調制格式和單邊帶產生中運用廣泛。

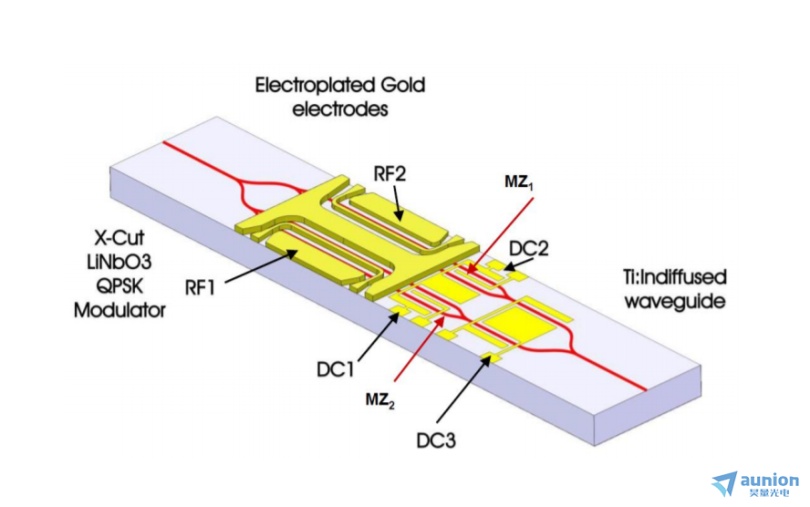

圖1：調制器內部結構圖
法國IXBLUE(原photline）生產的基于x-cut設計的雙馬赫曾德爾調制器有相對更穩定和零啁啾的特性，并且具有高消光比和高帶寬的性能。因為具有高主載波YZ比，被廣泛用在單邊帶產生（Single Side Band）相關應用中。
IQ調制器性能參數
Parameter Min Typ Max Max Operating wavelength 1530 1550 1580 nm Insertion loss - 5 7 dB Carrier attenuation 32 40 - dB Side-Band attenuation 32 40 - dB Electro-optical bandwidth 20 25 - GHz CS-SSB 單邊帶產生 載波和副載波YZ效果
單邊帶調制示意圖
可配套驅動和偏壓控制器
詳情請聯系我司。
